Caratteristiche qualitative
|
| Tipo di pannello |
La
superficie a vista è laccata a caldo con sistema di laccatura ad alta
qualità in poliestere, ricoperta con un foglio removibile di pellicola
protettiva.
La superficie posteriore è laminata o laccata a caldo con sistema di
laccatura ad alta qualità in poliestere, ricoperta con un foglio
removibile di pellicola protettiva. |
| Struttura composita |

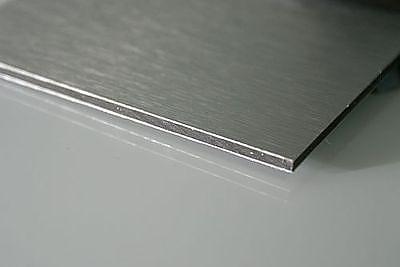

Lamiere esterne: alluminio dello spessore di 0.3 mm, nucleo interno in
polietilene del tipo LDPE |
| Spessore del pannello |
2 mm, 3 mm |
| Dimensioni standard |
1500 x
3050 mm, 1500 x 4050 mm |
|
I colori
|
|
| Proprietà del prodotto |
2 mm |
3 mm |
4 mm |
6 mm |
| Spessori delle lamiere esterne del sandwich |
0.30 mm |
| Peso (kg/m²) |
2.90 |
3.80 |
4.75 |
6.60 |
| Dati tecnici |
2 mm |
3 mm |
4 mm |
6 mm |
| Momento di inerzia [cm4/m] |
0.049 |
0.123 |
0.231 |
0.548 |
|
Modulo di resistenza W [cm³/m] |
0.51 |
0.81 |
1.11 |
1.71 |
| Rigidità E·J [kN cm²/m] |
345 |
865 |
1620 |
3840 |
| Lega delle lamiere di copertura in alluminio |
EN AW-5005A (AlMg1), H44 |
| Modulo di elasticità [N/mm²] |
70 000 |
| Resistenza a trazione delle lamiere di copertura [N/mm²] |
Rm: 145 - 185 |
| Carico di allungamento 0.2 % [N/mm²] |
Rp0,2: 110 - 175 |
| Allungamento a rottura |
A50 3% |
|
Dilatazione termica lineare |
2.4 mm/m per Δ=100ºC |
| Nucleo |
| Polietilene, tipo LDPE [g/cm³] |
0.92 |
| Proprietà acustiche |
2 mm |
3 mm |
4 mm |
6 mm |
|
Fattore di assorbimento acustico S αs |
0.05 |
|
Indice di isolamento acustico Rw (dB) (abbattimento di un rumore aereo) |
23 |
24 |
25 |
26 |
|
Fattore di attenuazione delle vibrazioni d |
0.0048 |
0.0057 |
0.0072 |
0.0102 |
| Proprietà termiche |
2 mm |
3 mm |
4 mm |
6 mm |
|
Isolamento termico 1/Δ (m²K/W) |
0,0047 |
0,0080 |
0,0113 |
0,0180 |
|
Trasmittanza termica k (W/m²K) |
5,72 |
5,61 |
5,50 |
5,30 |
|
Resistenza alle temperature |
da -50°C a +80°C |
| Comportamento al fuoco |
| Italia |
Classe
1 - (CSE RF 2/75/A RF 3/77) |
|
Germania |
Classe
B2 - (DIN 4102) |
|
Francia |
Classe M1 - (CSTB - NFP
92-501) |
|
